TS系列卧式转台

loading

TS系列卧式转台 TS系列卧式转台

TS系列卧式转台

状态：
数量：
询价 加入询价篮

  • TS

  • TIGER

  • TS

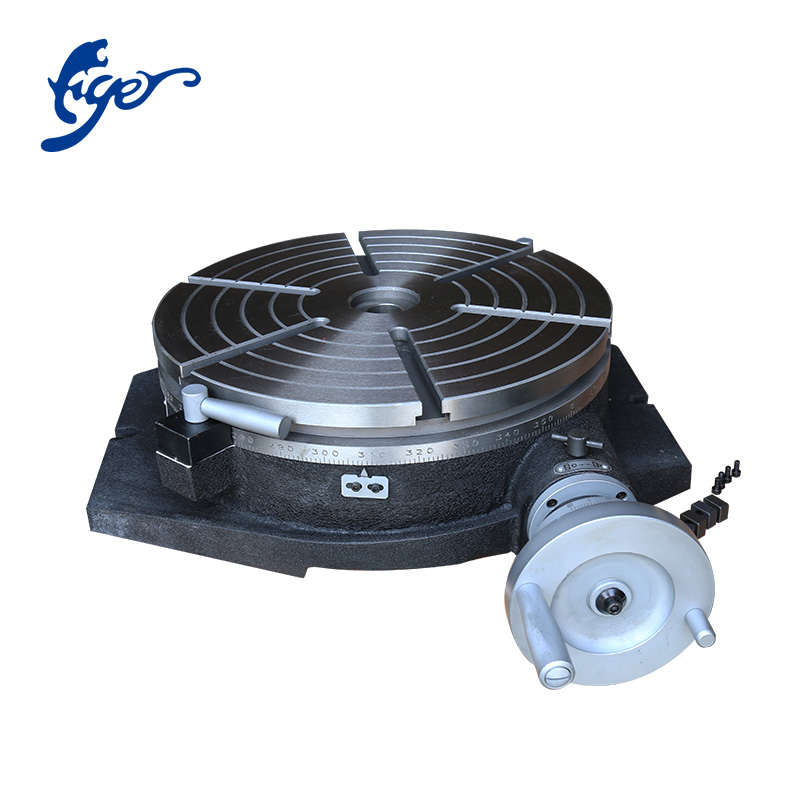

TS系列卧式转台
产品描述

回转工作台是铣床最重要的附件之一。广泛用于分度镗孔、小圆切削、圆曲线平面和线段等加工。

作为选件，不同的工作台提供不同的法兰，法兰将分开包装，否则，选件提供的分度板可以分度2到66之间的所有整数，也可以分度67到132之间的数字，可以精确地除以数字2、3和5。


技术参数


物品 TS 150A TS 200A TS 250A TS 320A TS 400A TS 500A TS 630A TS 800A TS 1000A TS 1250 TS 1600
工作台直径（毫米） Φ150 Φ200 Φ250 Φ320 Φ400 Φ500 Φ630 Φ800 Φ1000 Φ1250 Φ1600
中心孔莫氏锥度 2# 3# 3# 4# 4# 5# 5# 6# 6# 6# 6#
T型槽宽度（mm） 14 14 14 14 16 18 18 22 22 22 22
T型槽相邻角度 90° 90° 60° 60° 60° 45° 45° 45° 45° 45° 45°
锁键宽度（mm） 16 16 14 14 18 22 22 22 22 22 22
蜗杆和蜗轮模块 360° 360° 360° 360° 360° 360° 360° 360° 360° 360° 360°
分钟。游标值 10' 10' 10' 10' 10' 10' 10' 10' 10' 10' 10'
分度精度 60” 60” 60” 60” 60” 60” 60” 60” 60” 60” 60”
最大限度。工作负荷（公斤） 50 80 100 200 250 300 500 1200 2000 3000 6000
净重（公斤） 12 23.5 33.5 65 125 215 345 800 1300 1580 2500
毛重（公斤） 12.5 24.5 44.5 76 145 238 377 855 1400 1700 2700
外形尺寸L（毫米） 305 427 500 580 750 850 800 1080 1270 1480 2100
外形尺寸W（毫米） 260 387 400 480 616 730 800 1000 1220 1430 2100
外形尺寸H（毫米） 160 180 210 238 280 302 340 420 400 460 500

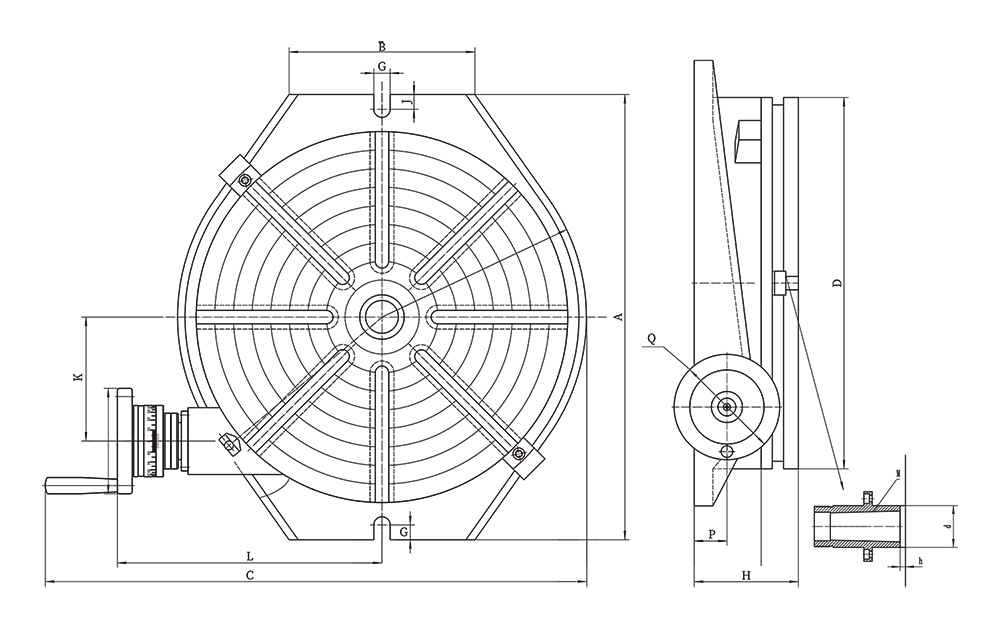

尺寸符号 TS 150A TS 200A TS 250A TS 320A TS 400A TS 500A TS 630A TS 800A TS 1000A TS 1250A TS 1600A
A 213 280 330 420 500 610 750 1000 1170 1400 1705
B 186 238 280 360 450 560 680 740 1080 1300 1664
C 260 390 415 480 640 680 898 1090 1235 1450 1670
D Φ150 Φ200 Φ250 Φ320 Φ400 Φ500 Φ630 Φ800 Φ1000 Φ1250 Φ1600
G 16 16 14 14 18 22 22 22 22 22 22
H 86 105 100 125 140 140 160 215 250 290 320
J 12 14 14 18 18 22 22 30 30 30 30
K 54 85 102.5 128.5 135 180 295 364 364 530 666
L 165 211 230 240 345 383 488 550 670 820 900
M MT2 MT3 MT3 MT4 MT4 MT5 MT5 MT6 MT6 MT6 MT6
P 27 30 30.5 44 50 65 44 86 103 120 150
Q Φ85 Φ115 Φ115 Φ115 Φ140 Φ140 Φ200 Φ250 Φ250 Φ250 Φ250
d Φ36 Φ48 Φ50 Φ60 Φ60 Φ60 Φ60 Φ75 Φ75 Φ75 Φ75
h 5 5 5 5 10 10 5 14 14 14 14
